La giusta velocità di taglio per la perforazione

L'obiettivo è quello di ottenere il miglior risultato di lavoro possibile in breve tempo e di mantenere l'usura dell'utensile il più basso possibile. La velocità di taglio durante la foratura è significativamente influenzata dal diametro della punta e dalla velocità del trapano. Esistono delle tabelle di velocità di taglio che ci facilitano la determinazione rapida di questi parametri.

La corretta velocità del trapano dipende da:

Diametro del trapano

Velocità di taglio desiderata

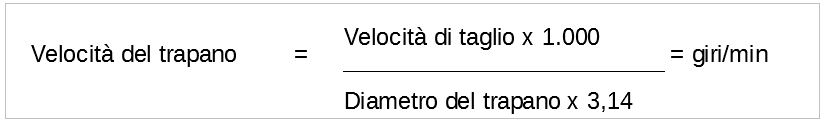

Calcolare la velocità del trapano con la formula

Bohrer Drehzahl Formel, Bohrerdrehzahl Formel, Bohrer Schnittgeschwindigkeit berechnen

werbung links1

Semplice tabella di velocità del trapano

Nella seguente tabella delle velocità di foratura troverete i valori guida per i materiali e i diametri di foratura più comuni.

	Semplice tabella di velocità del trapano
	Legno	Acciaio	Acciaio inossidabile	Alluminio	Ottone	Plastica
Diametro del trapano	Velocità del trapano in rpm
2 mm	3500	2600	2000	5000	4000	2300
3 mm	3000	2200	1600	4500	3500	1900
4 mm	2600	1800	1250	4000	3100	1500
5 mm	2250	1500	1000	3500	2750	1250
6 mm	1950	1250	800	3050	2400	1050
7 mm	1650	1060	660	2650	2100	900
8 mm	1400	900	560	2330	1800	775
9 mm	1180	770	490	2000	1540	660
10 mm	980	660	430	1730	1300	580
12 mm	800	580	375	1480	1080	510
13 mm	650	510	330	1250	860	450
14 mm	520	450	300	1050	700	400
15 mm	420	400	270	870	550	360
16 mm	360	350	250	730	450	320
18 mm	310	310	220	610	380	290
19 mm	280	270	200	510	330	270
20 mm	265	250	185	420	300	250
25 mm	250	240	170	350	280	230
30 mm	240	230	160	280	260	220

*Tutti i dati senza garanzia

werbung links2

Tabella della velocità di foratura con velocità di taglio

Nella tabella qui sotto troverete la velocità di taglio calcolata (in m/min) a seconda del diametro di foratura e della velocità di foratura. Come si calcola la velocità del trapano è già stato mostrato nella formula di cui sopra.

Tabella della velocità di foratura con velocità di taglio
Velocità di taglio in giri/min	2	3	4	5	6	7	8	10	12	15	18	20
Trapano Ø	Velocità del trapano in rpm
1,0	637	955	1273	1591	1910	2228	2546	3183	3819	4774	5729	6365
2,0	318	477	637	796	955	1114	1273	1591	1910	2387	2864	3183
2,5	255	382	509	637	764	891	1018	1273	1528	1910	2292	2546
3,0	212	318	424	530	637	743	849	1061	1273	1591	1910	2122
3,5	182	273	364	455	546	637	727	909	1091	1364	1637	1819
4,0	159	239	318	398	477	557	637	796	955	1194	1432	1591
5,0	127	191	255	318	382	446	509	637	764	955	1146	1273
6,0	106	159	212	265	318	371	424	530	637	796	955	1061
7,0	91	136	182	227	273	31	364	455	546	682	818	909
8,0	80	119	159	199	239	278	318	398	477	597	716	796
9,0	71	106	141	177	212	248	283	354	424	530	637	707
10	64	95	127	159	191	223	255	318	382	477	576	637
11	58	87	116	145	174	203	231	289	347	434	521	579
12	53	80	106	133	159	186	212	265	318	398	477	530
14	45	68	91	114	136	159	182	227	273	341	409	455
16	40	60	80	99	119	139	159	199	239	298	258	398
18	35	53	71	88	106	124	141	177	212	265	318	354
20	32	48	64	80	63	111	127	159	191	239	286	318
22	29	43	58	72	87	101	116	145	174	217	260	289
24	27	40	53	66	80	93	106	133	159	199	239	265
27	24	35	47	59	71	83	94	118	141	177	212	236
30	21	32	42	53	64	74	85	106	127	159	191	212

*Tutti i dati senza garanzia

Tabella dei materiali con velocità di taglio come valore guida

Nella seguente tabella troverete i valori guida per la velocità di taglio per alcuni gruppi di materiali e quale lubrificante di raffreddamento può essere utilizzato. Come detto, questi sono solo valori indicativi.

Materiale da lavorare	Velocità di taglio Vc in m/min	Lubrificante di raffreddamento
acciai strutturali non legati < 700 N/mm²	30 - 50	Olio da taglio
Acciai strutturali legati < 1000 N/mm²	20 - 25	Olio da taglio
Ghisa < 250 N/mm²	15 - 25	Aria compressa
Ghisa > 250 N/mm²	10 - 20	Aria compressa
Lega rame-stagno fragile	60 - 100	Aria compressa
Lega di rame-stagno resistente	35 - 60	Aria compressa
Lega di alluminio	30 - 50	Olio da taglio
Termoplastica	20 - 40	Acqua
Thermosets	15 - 35	Aria compressa

*Tutti i dati senza garanzia
